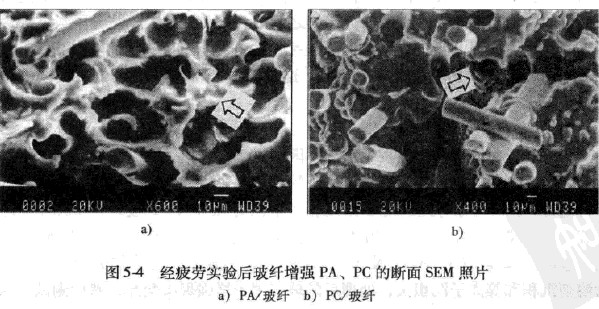

Lin等研究了長(zhǎng)玻纖增強(qiáng)耐力板的疲勞行為和形態(tài)特性。長(zhǎng)玻纖增強(qiáng)耐力板（玻纖的質(zhì)量分?jǐn)?shù)50%）共混物在250C下注射成樣條，然后進(jìn)行疲勞實(shí)驗(yàn)，實(shí)驗(yàn)中載荷施加頻率為10Hz，在疲勞實(shí)驗(yàn)過程同時(shí)記錄下材料的疲勞硬度和表面溫度。圖54所示為經(jīng)疲勞實(shí)驗(yàn)后玻纖增強(qiáng)PA、PC的斷面SEM照片。圖中，在長(zhǎng)玻纖增強(qiáng)尼龍的疲勞脆斷表面，玻纖仍然被基體包裹，而在玻纖增強(qiáng)聚碳酸酯耐力板的疲勞脆斷表面，玻纖基本已經(jīng)與PC基體剝離。這說明玻纖與PC間的鍵合力要遠(yuǎn)小于與PA之間的鍵合力。

    本文《長(zhǎng)玻纖增強(qiáng)耐力板的耐疲勞特性》由陽(yáng)光板、耐力板、聚碳酸酯板材專業(yè)制造商----海寧仟承塑業(yè)有限公司 http://www.oruilian.com 編輯提供。如需轉(zhuǎn)載請(qǐng)注明出處。
