由于用UV穩(wěn)定的配方，聚碳酸酯耐力板具有好的抗紫外線的能力，尤其耐候級(jí)和超耐候級(jí)，特別加了表面處理，使在室外應(yīng)用中延長(zhǎng)了使用壽命。

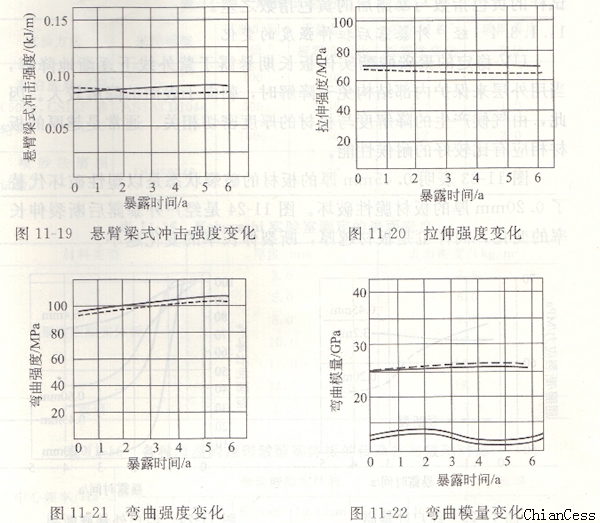

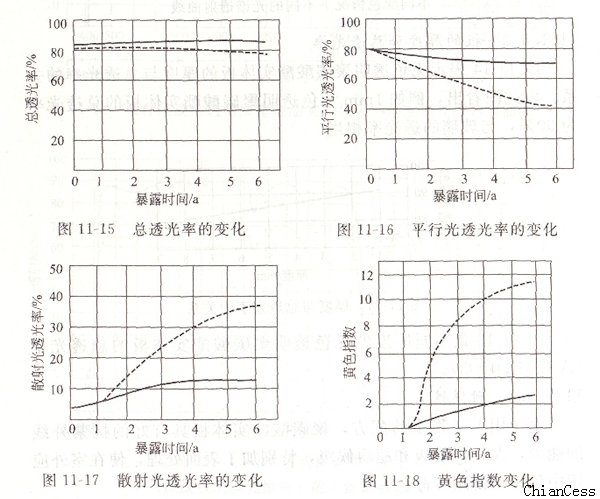

長(zhǎng)期暴露于戶外，各種性質(zhì)發(fā)生變化的試樣：耐候級(jí)無(wú)色透明聚碳酸酯耐力板（厚5.0mm）面南35。，圖11-15～圖11-22中虛線表示普通級(jí)無(wú)色透明聚碳酸酯實(shí)耐力板。

    從以上各圖可以看出，經(jīng)長(zhǎng)期戶外暴露以后，觀察其力學(xué)性能和光學(xué)性能都未有顯著的變化，特別是耐候級(jí)無(wú)色透明聚碳酸酯耐力板6年后均未觀察到有明顯的變化。

    黃色指數(shù)和黃變度的測(cè)量(ASTM)：

    ①此試驗(yàn)是測(cè)定各種塑料材料從褪色或白化進(jìn)而轉(zhuǎn)變?yōu)樽凕S的色度，亦可測(cè)量其從原始的色度暴露于光和熱以后的黃變度；

    ②黃色指數(shù)表示的是從原來(lái)的狀態(tài)（無(wú)色／白色）變黃的度，通常是正值，當(dāng)黃色指數(shù)呈負(fù)值時(shí)，表明該主體是帶藍(lán)色的；

    ③黃色指數(shù)可用三刺激值的公式來(lái)求得，三刺激值是用色度計(jì)測(cè)出的；

④黃變度是塑料暴露于光、熱等后發(fā)生降解的度，它是起始

試樣的黃色指數(shù)與暴露后的黃色指數(shù)之差。

11.1.3.4 經(jīng)戶外暴露后拉伸強(qiáng)度的變化

    UV穩(wěn)定的聚碳酸酯耐力板長(zhǎng)期暴露于紫外線下逐漸地降解，當(dāng)用外層來(lái)保護(hù)內(nèi)部結(jié)構(gòu)免于降解時(shí)，朝向于表面的降解較大。因此，由氣候產(chǎn)生的降解度與板材的厚度密切相關(guān)。通常是越厚的板材相應(yīng)有比較好的耐候性能。

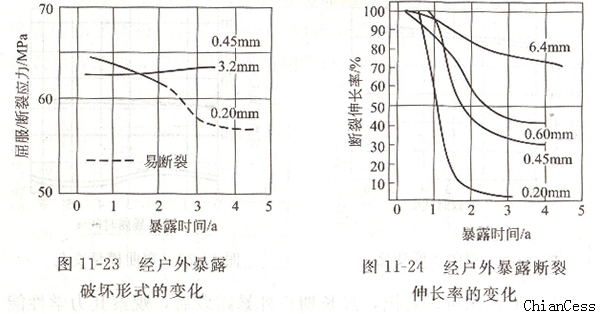

    圖11-23表明0.45mm厚的板材的破裂狀態(tài)是以塑性破壞代替了0.20mm厚的板材脆性破壞。圖11-24是經(jīng)戶外暴露后斷裂伸長(zhǎng)率的變化，同樣也是板材越厚，斷裂伸長(zhǎng)率的變化越小。
