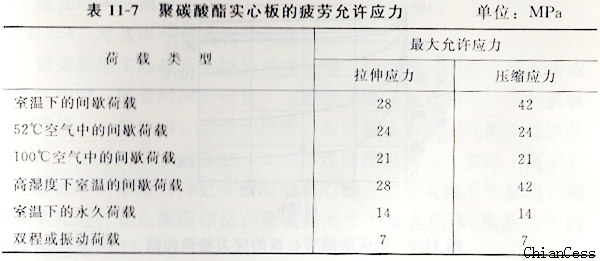

(1)疲勞  塑料材料經受重復性的周期性應力時所產生的破壞，破壞點在正常的靜態拉伸斷裂強度之下。當聚碳酸酯耐力板被安裝在重復荷載應力的地方，在設計工作中，用于疲勞允許應力的最大值示于表11-7，它遠遠小于板材的拉伸斷裂強度。

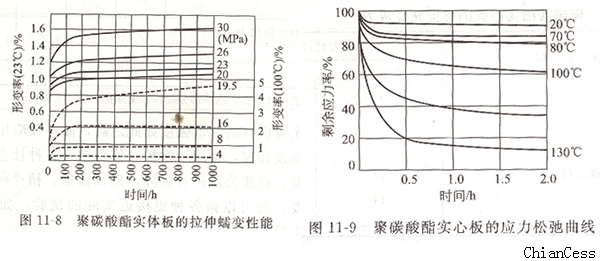

(2)蠕變  由于塑料具有黏彈性，塑料承受較長時間荷載較其受同等荷載后立即脫載會引起更大的形變，此形變的程度取決于荷載的持續時間。蠕變為在彈性極限內長期施加應力所產生的永久形變。聚碳酸酯實心板是在眾多塑料材料中，蠕變特性最佳的一種，甚至在高溫下其蠕變值仍很低。聚碳酸酯實體板的拉伸蠕變性能見圖11-8。

    (3)應力松弛  由于塑料的黏彈性，使產生一定量的形變所需的力或應力隨著施加應力的過程逐漸降低，這種在恒定應變下的應力衰減稱為應力松弛，聚碳酸酯實心板是眾多塑料材料中應力松弛最理想的材料之一，甚至在高溫下亦如是。聚碳酸酯實心板的應力松弛曲線見圖11-9。
